Εισαγωγή:
5R ο κυανός μύλος γύψου χρώματος σειράς raymond είναι κατάλληλος για τα οικοδομικά υλικά, τη χημική βιομηχανία, τη μεταλλουργία, το φαρμακευτικό είδος, τα λειαντικά, τη μεταλλεία και άλλες βιομηχανίες. Είναι κατάλληλο για περισσότερα από 100 είδη υλικών, όπως η βαρυτίνη, ο ασβεστόλιθος, το μάρμαρο, calcite, η πέτρα χαλαζία, talc η σκόνη, η σκόνη γύψου, ο καολίνης, ο βεντονίτης, borosilicate, η άμμος χαλαζία, το μετάλλευμα μαγγάνιου, το μετάλλευμα χρωμίου, το κορούνδιο, η χρυσή σκόνη, η πέτρα Changbai, gangue άνθρακα, ο βωξίτης, το καρβίδιο του πυριτίου, η κόκκινη σκόνη λάσπης, το διάφορο κόκκαλο, κ.λπ.
Τα υλικά είναι crushedne σκόνη σίτισης ενός χρόνου, η λεπτομέρεια μπορεί να ρυθμιστεί μεταξύ του πλέγματος 60-500. Η παραγωγή και η λεπτομέρεια του εξοπλισμού καθορίζονται σύμφωνα με τα χαρακτηριστικά των υλικών, αποκλείοντας τα υλικά με την ειδικές οικονομία και την ανθεκτικότητα. Η σκληρότητα του υλικού δεν πρέπει να είναι μεγαλύτερη από 7,5 και η περιεκτικότητα σε υγρασία πρέπει να είναι λιγότερο από 8%.
Οι συσκευές κυλίνδρων άλεσης υιοθετούν την πολυβάθμια σφραγίδα με την άριστη απόδοση σφραγίδων. Το μοναδικό σύστημα κυκλοφορίας αέρα με προηγμένο remover σκόνης φέρνει την έννοια προστασίας του περιβάλλοντος εις πέρας στο τέλος.
Οι συσκευές στροφείων με την υψηλή πυκνότητα και τη υψηλή ακρίβεια αυξάνονται περισσότερο από 50% της παραγωγής ολοκληρωμένων προϊόντων κάτω από την ίδια δύναμη. Ανεμιστήρες αποδοτικών και σχεδίων εξοικονόμησης ενέργειας οι φυγοκεντρικοί προκληθε'ντες βελτιώνουν την αποδοτικότητα των προκληθε'ντων ανεμιστήρων σχεδίων πολύ. Οι κατάλληλες συσκευές ρύθμισης στροφείων βελτιώνουν την ακρίβεια του ολοκληρωμένου προϊόντος.
Αρχή εργασίας:

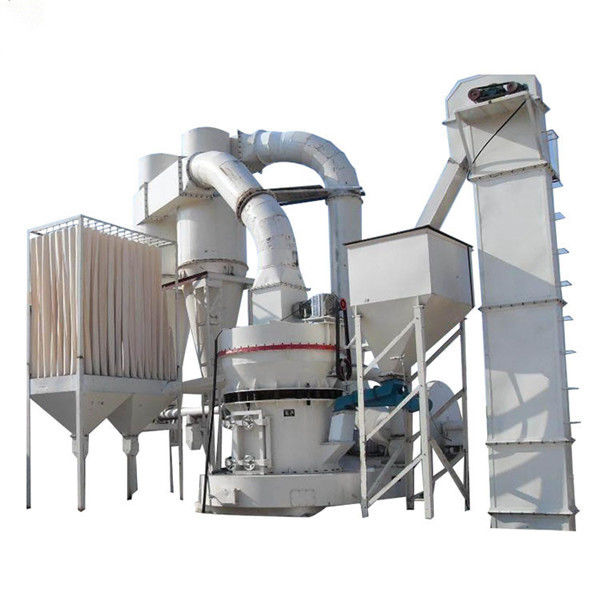

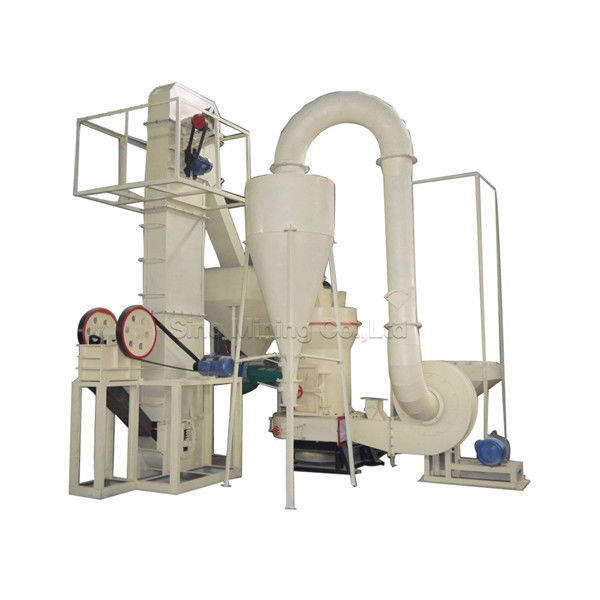

Η δομή του μύλου 5R raymond αποτελείται από την κύρια μηχανή, τη συσκευή ανάλυσης, τη συσκευή σωληνώσεων, τον ανεμιστήρα, το θραυστήρα σαγονιών, τον ανελκυστήρα κάδων, τον ηλεκτρομαγνητικούς τροφοδότη δόνησης και το ηλεκτρικό κινητήρα.
Αφότου συντρίβεται το μαζικό υλικό στο απαραίτητο μέγεθος από το θραυστήρα σαγονιών, το υλικό στέλνεται στο δοχείο αποθήκευσης από τον ανελκυστήρα, και έπειτα ομοιόμορφα και ποσοτικά στέλνεται στο δωμάτιο άλεσης της κύριας μηχανής για από τον τροφοδότη δόνησης. Η σκόνη μετά από να αλέσει μεταφέρεται από τη ροή αέρα του ανεμιστήρα, και βαθμολογείται έπειτα από τη συσκευή ανάλυσης. Η σκόνη με τη λεπτομέρεια εισάγεται στο συλλέκτη κυκλώνων με τη ροή αερίου μέσω της σωλήνωσης για το χωρισμό και τη συλλογή, και έπειτα η σκόνη απαλλάσσεται την τελειωμένη σκόνη απαλλάσσεται από το σωλήνα. Η ροή αέρος εισάγει τον ανεμιστήρα από τον ανώτερο επιστροφής αγωγό του συλλέκτη κυκλώνων. Ολόκληρο το σύστημα ροής αέρα αυτής της μηχανής είναι κλειστή κυκλοφορία και κυκλοφορεί διά τη θετική και αρνητική πίεση.
Αρχικά, η πρώτη ύλη συντρίβεται από το θραυστήρα σαγονιών στο απαραίτητο μέγεθος του μύλου του Raymond, το οποίο ανυψώνεται μέχρι τη χοάνη. Αφετέρου, η πρώτη ύλη πηγαίνει στην αλέθοντας αίθουσα μέσω του δομένος τροφοδότη σε ένα ομαλό ποσοστό. Τρίτον, η πρώτη ύλη που ανυψώνεται από το φτυάρι αλέθεται στη σκόνη μεταξύ του δαχτυλιδιού και του κυλίνδρου. Τέταρτον, η σκόνη φυσιέται - επάνω στο συλλέκτη κυκλώνων μέσω του ταξινομητή, ο οποίος θα συλλεχθεί μέσω της βαλβίδας απαλλαγής. Η αχρείαστη σκόνη, που δεν μπορεί να περάσει από τον ταξινομητή, θα ξαναλεθεί στην αναγκαία σκόνη.
Πλεονέκτημα:
1.Higher παραγωγή. Η παραγωγή του μύλου του Raymond μας αυξάνεται κατά 10%-20% συγκρίνοντας υπό τον ίδιο όρο δύναμης.
2.Larger σειρά της τελικής λεπτομέρειας. Το μέγεθος του τελικού προϊόντος είναι μεταξύ 0.2mm – 0.044mm (40-400mesh). Μερικοί μπορούν να φθάσουν στη λεπτομέρεια 0.013mm (πλέγμα 1000).
3.Good έλεγχος σκόνης. Η μηχανή μας καλύπτει την απαίτηση των εθνικών προτύπων σκόνη-απορρίψεων.
4.Easy για να λειτουργήσει. Ολόκληρο το σύστημα συνδυάζεται από μερικά ανεξάρτητα συστήματα, και η συνοχή μεταξύ των συστημάτων είναι καλή.
5.Excellent σφράγιση. Η συσκευή περιτύλιξης υιοθετεί την πολυβάθμια σφραγίδα του τύπου, ο οποίος έχει την καλή εκτέλεση σφράγισης.
Τεχνικές παράμετροι:
Πρότυπο | 5R4119 | 5R4121 |
Αριθμός κυλίνδρων λείανσης | 55 | |
Αλέθοντας κύλινδρος diameter*height (χιλ.) | Φ410*190 | |
Λείανση του εσωτερικού diameter*height δαχτυλιδιών (χιλ.) | Φ1280*210 | |
Ταχύτητα οικοδεσποτών (r/min) | 130 | |
Μέγιστο μέγεθος τροφών (χιλ.) | 30 | |
Τελειωμένο μέγεθος μορίων (χιλ.) | 0.613-0.044 Τελειώστε την προσιτότητα 0,013 | |
Ικανότητα (t/h) | 5-15 | |
Διαστάσεις (χιλ.) | 7850*8000*9700 ή 9200*7250*9700 | |
Βάρος (τ) | 26.1 |
