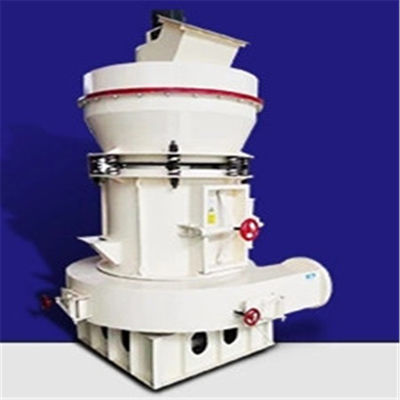

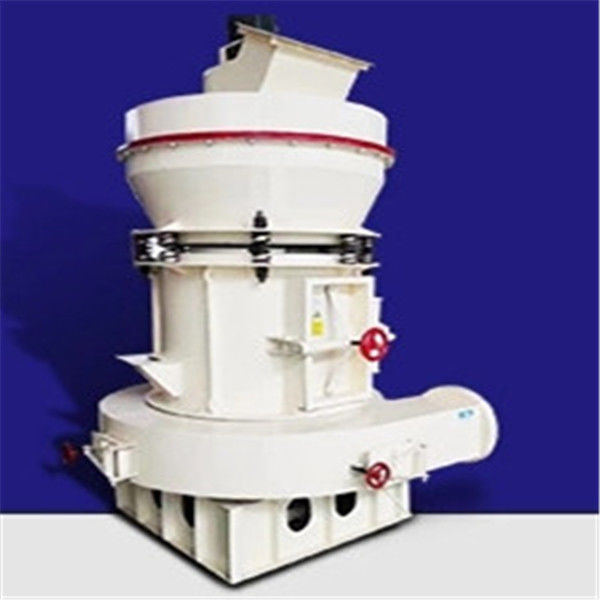

Το Raymond Grinding Mill Machine χρησιμοποιείται ευρέως στους τομείς της μεταλλουργίας, των κατασκευών, της χημικής βιομηχανίας, της εξόρυξης, της κατασκευής αυτοκινητοδρόμων κ.λπ.Η κοκκοποίηση του τελικού μεγέθους σκόνης μπορεί να ρυθμιστεί μεταξύ 30 και 425 mesh.Παραδείγματα υλικών επεξεργασίας περιλαμβάνουν χαλαζία, άστριο, βαρίτη, ανθρακικό ασβεστίτη, ασβεστόλιθο, τάλκη, κεραμικό, σιδηρομετάλλευμα, καρβορούνδιο, βωξίτη, φωσφορικό άλας, άνθρακα και άλλα υλικά, περίπου 400 είδη υλικών συνολικά.
Πλεονέκτημα:
1. Υψηλότερη απόδοση.Η παραγωγή του μύλου μας Raymond αυξάνεται κατά 10%-20% σε σύγκριση με τις ίδιες συνθήκες ισχύος.
2. Μεγαλύτερο εύρος τελικής λεπτότητας.Το μέγεθος του τελικού προϊόντος είναι μεταξύ 0,2mm –0,044mm (40-400mesh).Ορισμένα μπορούν να φτάσουν τη λεπτότητα των 0,013 mm (1000 mesh).
3. Καλός έλεγχος σκόνης.Η μηχανή μας πληροί την απαίτηση του εθνικού προτύπου χωματερής σκόνης.
4. Εύκολο στη λειτουργία.Το όλο σύστημα συνδυάζεται από ορισμένα ανεξάρτητα συστήματα και η συνοχή μεταξύ των συστημάτων είναι καλή.
5. Εξαιρετική σφράγιση.Η συσκευή περιτύλιξης υιοθετεί τη σφράγιση πολλαπλών σταδίων υπερτιθέμενου τύπου, η οποία έχει καλή απόδοση σφράγισης.
Αρχή λειτουργίας:
Η αρχή λειτουργίας του μύλου Raymond είναι ότι ο κύλινδρος λείανσης τυλίγεται σφιχτά στον δακτύλιο λείανσης υπό τη δράση της φυγόκεντρης δύναμης και το υλικό αποστέλλεται στη μέση του κυλίνδρου λείανσης και στον δακτύλιο λείανσης από τη λεπίδα του φτυαριού.Το υλικό σπάει σε σκόνη υπό την επίδραση της πίεσης κύλισης, και στη συνέχεια το κονιοποιημένο υλικό ανατινάζεται υπό τη δράση του ανεμιστήρα και το υλικό που πληροί την απαίτηση λεπτότητας περνάει από τον αναλυτή και το υλικό που δεν πληροί την απαίτηση επιστρέφεται στην κοιλότητα λείανσης για να συνεχιστεί η άλεση Το υλικό από τον διαχωριστή διαχωρίζεται και συλλέγεται με διαχωριστή κυκλώνων.Το βιομηχανικό ύφασμα φίλτρου χρησιμοποιείται για τον διαχωρισμό του αέρα εξαγωγής και τη δημιουργία σκόνης ταυτόχρονα.Η μηχανή χρησιμοποιείται κυρίως για βαρίτη, ασβεστίτη, άστριο ποτάσας, ασβεστόλιθο, τάλκη, λευκή πέτρα, γύψο κ.λπ.
Μπορεί να χρησιμοποιηθεί για υψηλή και λεπτή άλεση εκατοντάδων υλικών, όπως μη εύφλεκτα και εκρηκτικά ορυκτά προϊόντα, χημικά προϊόντα, οικοδομικά υλικά και ούτω καθεξής, με μέγεθος σωματιδίων 40 Μπορεί να ρυθμιστεί σε 400 mesh.Σύμφωνα με τις απαιτήσεις διαφορετικών υλικών, λεπτότητας και απόδοσης, αυτή η σειρά προϊόντων μπορεί να χωριστεί σε τρεις σειρές μικρολείανσης υψηλής πίεσης, λείανσης κυλίνδρων ανάρτησης υψηλής πίεσης και συνηθισμένης λείανσης Raymond.Ολόκληρη η δομή του μύλου Raymond αποτελείται από τον κύριο κινητήρα, τον αναλυτή (συγκεντρωτή σκόνης), τη συσκευή σωληνώσεων, τον ανεμιστήρα, τον διαχωριστή κυκλώνων του τελικού προϊόντος, τον θραυστήρα σιαγόνων, τον ανυψωτήρα σκόνης, τον τροφοδότη ηλεκτρομαγνητικών κραδασμών και τον ηλεκτροκινητήρα.Η κύρια μηχανή του μύλου Raymond αποτελείται από πλαίσιο, έλικα εισόδου αέρα, λεπίδα, κύλινδρο λείανσης, δακτύλιο λείανσης, κάλυμμα και κινητήρα.
Τεχνικές παράμετροι:
| Μοντέλο | 4R3216 | 4R3216(B) | 4R3261 (υψηλή πίεση) |
| Αριθμός κυλίνδρου λείανσης | 4 | 4 | 4 |
| Διάμετρος κυλίνδρου λείανσης* ύψος (mm) | Φ320*160 | Φ320*160 | Φ320*160 |
| Διάμετρος δακτυλίου λείανσης* ύψος (mm) | Φ970*160 | Φ970*160 | Φ970*160 |
| Ταχύτητα κεντρικού υπολογιστή (r/min) | 130 | 130 | 130 |
| Μέγιστο μέγεθος τροφοδοσίας (mm) | 20-30 | 20-30 | 20-30 |
| Τελικό μέγεθος σωματιδίων (mm) | 0,613-0,033 | 0,613-0,033 | 0,613-0,033 |
| Χωρητικότητα (t/h) | 2-6,5 τόνοι/ώρα | 2-6,5 τόνοι/ώρα | 2-6,5 τόνοι/ώρα |
| Διαστάσεις (m) | 7,1*5,9*7,9μ | 7,1*5,9*7,9μ | 7,1*5,9*7,9μ |
| Βάρος (t) | 16t | 14,5 τόνοι | 16,1 τόνοι |
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
