Ολόκληρη η μηχανή άλεσης raymond συνδυάζεται με θραυστήρα σιαγόνων, ανελκυστήρα, χοάνη, ηλεκτρομαγνητικό δονούμενο τροφοδότη, κύρια μονάδα, ταξινομητή, συλλέκτη, ξεσκονιστήριο υφασμάτων και φυσητήρα υψηλής πίεσης.Τοποθετήστε το υλικό για λείανση ομοιόμορφα και συνεχώς στον θάλαμο λείανσης του κύριου πλαισίου.Λόγω της φυγόκεντρης δύναμης στην περιστροφή, οι ταλαντεύσεις του κυλίνδρου πηγαίνουν προς τα έξω και πιέζουν στενά τον δακτύλιο.Το φτυάρι μεταφέρει τα πράγματα στο χώρο μεταξύ του κυλίνδρου και του δακτυλίου.Όταν ο κύλινδρος κυλά, το υλικό αλέθεται έτσι.Μετά την άλεση, το υλικό πρέπει να δρομολογηθεί στον ταξινομητή κατά μήκος της ζώνης ανέμου του φυσητήρα και η ακατέργαστη σκόνη θα επανατοποθετηθεί στον μύλο για εκ νέου άλεσμα.Η λεπτή σκόνη ρέει στον συλλέκτη κυκλώνα μαζί με τη ροή αέρα και αποβάλλεται από τον σωλήνα εξόδου σκόνης ως προϊόν.δεδομένου ότι οι αρμοί του αγωγού δεν είναι αεροστεγείς, ο εξωτερικός αέρας αναρροφάται και η μάζα του αέρα κυκλοφορίας αυξάνεται.Για να μπορέσει ο μύλος να λειτουργήσει σε αρνητική πίεση, η αυξημένη ροή αέρα κατευθύνεται προς το ξεσκονιστήριο και διαδοχικά στην ατμόσφαιρα μετά τον καθαρισμό.
Πλεονέκτημα:
1. Η λειτουργία και η συντήρηση της μονάδας μετάδοσης είναι πιο βολική και αξιόπιστη και η συντήρηση του μηχανισμού μετάδοσης είναι πιο βολική και αξιόπιστη.
2. Καλή αντίσταση στη φθορά: ο κοίλος άξονας είναι κατασκευασμένος από χυτό χάλυβα, η επένδυση μπορεί να αποσυναρμολογηθεί και να αντικατασταθεί, το περιστροφικό γρανάζι επεξεργάζεται με χύτευση οδοντωτών τροχών και το σώμα του κυλίνδρου είναι ένθετο με ανθεκτική στη φθορά πλάκα επένδυσης, η οποία έχει καλή φθορά αντίσταση.
3. Μεγάλη διάρκεια ζωής: το σύστημα πλανητικού γραναζιού αλλάζει σε σύστημα πλανητικού κυλίνδρου και υιοθετείται η πλήρης μετάδοση τριβής κύλισης μεταξύ μεταλλικού τροχού και ανθεκτικού στη φθορά τροχού πολυμερούς υλικού για τη μείωση του θορύβου και της φθοράς στο ελάχιστο, και δεν θα υπάρχει γρανάζια θραύση και ζημιά κατά τη λειτουργία και τη λειτουργία, γεγονός που παρατείνει σημαντικά τη διάρκεια ζωής του γραναζιού.
Αρχή λειτουργίας:

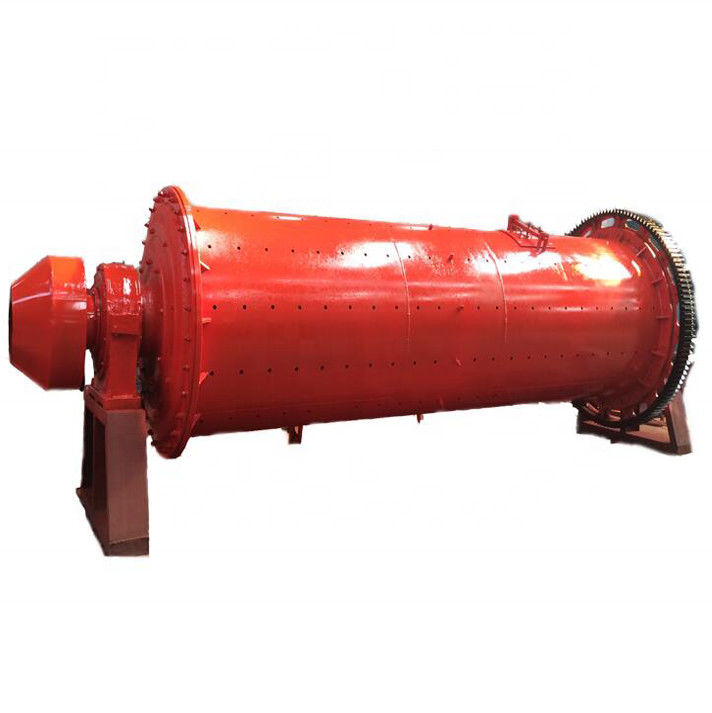

Όταν ο μύλος με σφαιρίδια λειτουργεί, το υλικό φορτώνεται στον κύλινδρο από τον κοίλο άξονα στο άκρο τροφοδοσίας.Όταν ο κύλινδρος του σφαιρόμυλου περιστρέφεται, το σώμα λείανσης συνδέεται με την επένδυση του κυλίνδρου λόγω της αδράνειας, της φυγόκεντρης δύναμης και της δύναμης τριβής.Όταν μεταφέρεται σε ένα ορισμένο ύψος, ρίχνεται κάτω λόγω της δικής του βαρύτητας.Το σώμα λείανσης που πέφτει συνθλίβει τα υλικά στην κάννη σαν βλήμα.Το υλικό εισέρχεται στον πρώτο κάδο του σφαιρόμυλου ομοιόμορφα από τη συσκευή τροφοδοσίας μέσω του κοίλου άξονα τροφοδοσίας.Στον κάδο υπάρχουν κλιμακωτές πλάκες επένδυσης ή κυματοειδείς πλάκες επένδυσης, οι οποίες είναι γεμάτες με ατσάλινες μπάλες διαφορετικών προδιαγραφών.Η περιστροφή του κυλίνδρου παράγει φυγόκεντρη δύναμη, η οποία φέρνει τις χαλύβδινες σφαίρες σε ένα ορισμένο ύψος και στη συνέχεια πέφτουν κάτω, κάτι που έχει βαριά πρόσκρουση και αποτέλεσμα λείανσης στα υλικά.Μετά από χονδρό τρίψιμο στον πρώτο κάδο, το υλικό εισέρχεται στον δεύτερο κάδο μέσω της διαχωριστικής πλάκας μονής στρώσης, η οποία είναι ένθετη με επίπεδη επένδυση και χαλύβδινη σφαίρα στο εσωτερικό για περαιτέρω άλεση του υλικού.Η σκόνη εκκενώνεται μέσω της πλάκας της σχάρας εκκένωσης για να ολοκληρωθεί η λειτουργία λείανσης.
Τεχνικές παράμετροι:
| Μοντέλο | Ταχύτητα (r/min) | Μπαλάκι (t) | Μέγεθος τροφοδοσίας (mm) | Μέγεθος εκφόρτισης (mm) | Χωρητικότητα (t/h) | Ισχύς (kw) | Βάρος (t) |
| Φ900*1800 | 36-38 | 1.5 | ≤20 | 0,075-0,89 | 0,65-2 | 18.5 | 4 |
| Φ900*3000 | 36 | 2.7 | ≤20 | 0,075-0,89 | 1,1-3,5 | 22 | 5.6 |
| Φ1200*2400 | 36 | 3 | ≤25 | 0,075-0,6 | 1,5-4,8 | 30 | 12 |
| Φ1200*3000 | 36 | 3.5 | ≤25 | 0,075-0,4 | 1,6-5 | 37 | 12.8 |
| Φ1200*4500 | 32.4 | 5 | ≤25 | 0,075-0,4 | 1,6-5,8 | 55 | 13.8 |
| Φ1500*3000 | 29.7 | 7.5 | ≤25 | 0,075-0,4 | 2-5 | 75 | 15.6 |
| Φ1500*4500 | 27 | 11 | ≤25 | 0,075-0,4 | 3-6 | 110 | 21 |
| Φ1500*5700 | 28 | 12 | ≤25 | 0,075-0,4 | 3,5-6 | 130 | 24.7 |
| Φ1830*3000 | 25.4 | 11 | ≤25 | 0,075-0,4 | 4-10 | 130 | 28 |
| Φ1830*4500 | 25.4 | 15 | ≤25 | 0,075-0,4 | 1,5-12 | 155 | 32 |
| Φ1830*6400 | 24.1 | 21 | ≤25 | 0,075-0,4 | 6,5-15 | 210 | 34 |
| Φ1830*7000 | 24.1 | 23 | ≤25 | 0,075-0,4 | 7,5-17 | 245 | 36 |
| Φ2100*3000 | 23.7 | 15 | ≤25 | 0,075-0,4 | 6,5-36 | 155 | 34 |
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
